调直机

                                                                          直丝机也称断丝机，调直机，调直切断机，是钢筋加工机械之一。用于调直和切断直径14毫米以下的钢筋，切断长度可根据客户要求定制。可调直切断不锈钢丝、铝丝、冷拔丝、镀锌丝、铁丝、钢丝、钢筋、包塑料皮钢丝等、切口齐、误差小、性能好。
      构造：直丝机由调直筒，牵行机构，切断机构，钢筋定长架、机架和驱动装置等组成。
      本机可广泛用于五金制品、工艺品、日用品生产的各个领域。如：自行车车篮、幅条、伞架、鸟笼、冰箱搁架、电扇罩、建筑用丝、丝网筛网等各种金属线材的调直切断。该机器主要用于调直切断冷拉钢丝及其它有色金属线材。 最大调直直线径Ф 4 。如需加大定尺长度，可定做。
      该机器由进线部分、调直部分、切断部分等组成，其直线枪可自动定尺切断线材并自动落料。上料以后机器进行自动化操作。
      该机器结构合理，稳定可靠，操作简洁，自动化程度高，操作人员可同时管理多台机器，极大地提高了生产效率，是五金、网线等生产厂家必备的专用设备。
      技术性能
      构造：直丝机由调直筒，牵行机构，切断机构，钢筋定长架、机架和驱动装置等组成。
      操作原理：电动机通过皮带传动增速，使调直筒高速旋转，穿过调直筒的钢筋被调直，并由调直模清除钢筋表面的锈皮；由电动机通过另一对减速皮带传动和齿轮减速箱，一方面驱动两个传送压辊，牵引钢筋向前运动，另一方面带动曲柄轮，使锤头上下运动。当钢筋调直到预定长度，锤头锤击上刀架，将钢筋切断，切断的钢筋落入受料架时，由于弹簧作用，刀台又回到原位，完成一个循环。

   调直机的安装与调试
      本机应安装在较平地基上，地基应放一些软垫，防止机器高速与地面振动；
      主机与滑道连接在同一条直线上，最滑为止；
      把冲头压头用手转下，看是否与切断总成咬合，如不咬合，可调正滑道支架滑轮高度；
      坚固滑道限位锁片；
      连接滑道连簧；
      上面电机与切断行轮尖头一致；
      调正，慢弯，加大中间三块角度，出现豆粒弯，就缩小角度；
      定尺寸把滑道里面滑块调到你所需要的尺寸，（从切断总称下面测量），用螺丝紧固滑块。
      故障处理
      弯丝：调正调直块角度，看调直器与压滚槽，切断总成是否在一条直线上。
      出现断丝：调直块角度过大，切断总成上压簧变软，刀退不回，送丝滚上的压簧过松，材质不好。
      跑丝：压滚簧过紧，滑道拉簧过松，滑道下边拖丝钢棍不到位，滑道不滑动。
      出现短节：滑道与主机拉簧过松，调整拉簧。
      机器出现振动：调整调直块的平衡度。

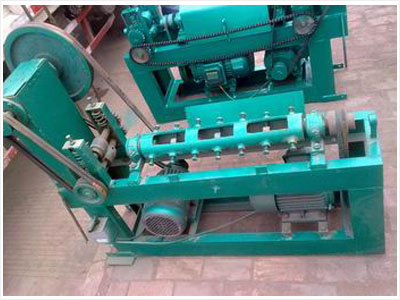

调直机--01
